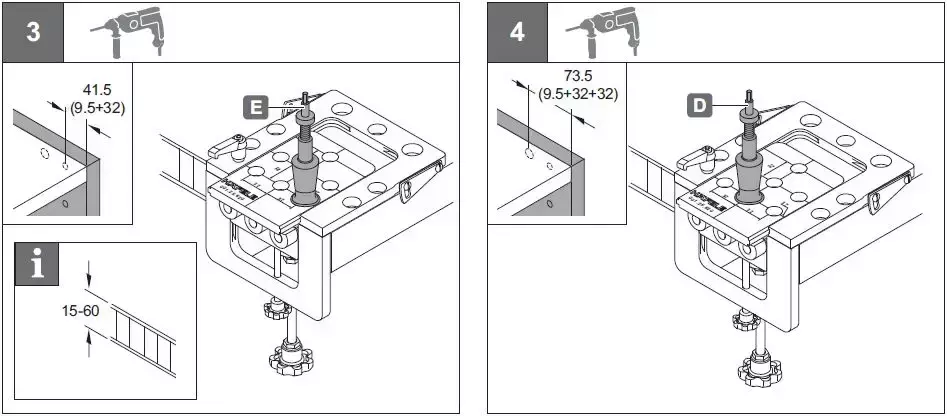

La plantilla permite el armado de muebles a través de un método universal de trabajo.
Se combina con accesorios para garantizar la perforación exacta y precisa.
Permite la colocación de los sistemas minifix, rafix, maxifix, bisagras y el sistema 32.
• Aplicación: escuadra para taladrar.
• Material: aluminio anodizado.
• Con escala métrica con tratamiento láser para la ubicación de las placas.
El kit incluye:
1 escuadra básica sin dispositivos para taladrar.
3 casquillos para taladro frontales diámetro 8 mm, ajustables sin escalonamiento a diferentes grosores de material.
1 perno guía de 3/5 mm.
Se combina con las plantillas móviles, campanas, brocas y accesorios para conformar el conjunto que permite la perforación del sistema 32, conjunto minifix, rafix, maxifix y bisagras.
Elementos necesarios para armar una plantilla para Minifix
001.25.600 Red Jig Marco Basico de Perforacion
001.25.660 Plantilla intercambiable Minifix 12/15 Red Jig
001.25.770 Mandril portabrocas para minifix 15 Red Jig
001.06.662 Broca de Copa p/Minfiix diámetro 15 mm HW Cuello Largo
Si usted utiliza perno rosca directa
001.06.683 Broca de copa HM 5 mm
Si usted utiliza manguitos de nylon
001.06.686 Broca de copa HM 8mm (LNA)
001.06.687 Broca de copa HM 10 mm
Elementos necesarios para armar una plantilla para Rafix
001.25.600 Red Jig Marco Basico de Perforacion
001.25.625 Plantilla intercambiable Rafix 20 Red Jig
001.25.771 Mandril portabrocas para Rafix 32/18/15.1 Red Jig
001.24.417 Broca de 20 mm.
Si usted utiliza perno rosca directa
001.06.683 Broca de copa HM 5 mm
Si usted utiliza manguitos de nylon
001.06.686 Broca de copa HM 8mm (LNA)
Elementos necesarios para armar una plantilla para Maxifix
001.25.600 Red Jig Marco Basico de Perforacion
001.25.643 Plantilla intercambiable Maxifix 55/35 Red Jig
001.25.772 Mandril portabrocas para bisagra y maxifix 48 Red Jig
001.06.669 Broca de Copa p/maxifix diámetro 35 mm HW Cuello Largo
